Titánový drôt hrá kľúčovú úlohu v leteckom a kozmickom priemysle vďaka svojim výnimočným vlastnostiam, ako je vysoký pomer pevnosti k hmotnosti, odolnosť proti korózii a vynikajúci výkon pri únave. Ako spoľahlivý dodávateľ titánových drôtov pre letecké aplikácie chápeme dôležitosť zabezpečenia kvality a integrity našich produktov. V tomto blogovom príspevku preskúmame rôzne metódy kontroly používané na hodnotenie kvality titánového drôtu v leteckom a kozmickom sektore.
Vizuálna kontrola
Vizuálna kontrola je najzákladnejšou a zároveň základnou metódou hodnotenia titánového drôtu. Zahŕňa dôkladné preskúmanie povrchu drôtu na akékoľvek viditeľné chyby, ako sú praskliny, škrabance, jamky alebo inklúzie. Vyškolený inšpektor používa lupy alebo mikroskopy na odhalenie aj tých najmenších nedokonalostí, ktoré by mohli ohroziť výkon drôtu. Vizuálna kontrola môže tiež odhaliť akékoľvek známky nesprávnej manipulácie alebo skladovania, ako je hrdza alebo kontaminácia.
Počas procesu vizuálnej kontroly inšpektor kontroluje povrchovú úpravu drôtu, priemer a priamosť. Akékoľvek odchýlky od špecifikovaných rozmerov alebo kvality povrchu môžu naznačovať potenciálne problémy s výrobným procesom. Napríklad drôt s nerovnomerným priemerom môže byť vystavený koncentráciám napätia počas používania, čo vedie k predčasnému zlyhaniu. Podobne drôt s drsnou povrchovou úpravou môže mať zníženú odolnosť proti únave.
Rozmerová kontrola
Rozmerová kontrola je ďalším kritickým aspektom kontroly kvality titánového drôtu. Zabezpečuje, že drôt spĺňa špecifikované požiadavky na priemer, dĺžku a toleranciu. Presné merania sa vykonávajú pomocou kalibrovaných meracích prístrojov, ako sú mikrometre, posuvné meradlá a meradlá. Tieto merania sa porovnávajú s technickými výkresmi alebo špecifikáciami, aby sa overila zhoda.
Okrem priemeru a dĺžky sa kontrolujú aj ďalšie rozmerové parametre ako kruhovitosť, priamosť a sústrednosť. Kruhovitosť sa vzťahuje na odchýlku prierezu drôtu od dokonalého kruhu, zatiaľ čo priamosť meria odchýlku od priamky. Na druhej strane sústrednosť hodnotí zarovnanie vnútorného a vonkajšieho priemeru drôtu. Akékoľvek významné odchýlky v týchto parametroch môžu ovplyvniť prispôsobenie drôtu a výkon v aplikáciách v letectve.
Chemická analýza
Chemická analýza sa používa na stanovenie elementárneho zloženia titánového drôtu. Zabezpečuje, že drôt obsahuje správne pomery titánu a iných legujúcich prvkov, ako je špecifikované príslušnými normami alebo požiadavkami zákazníka. Na chemickú analýzu je k dispozícii niekoľko metód vrátane spektroskopie, mokrej chémie a röntgenovej fluorescencie (XRF).
Na presnú a presnú analýzu stopových prvkov v titánovom drôte sa bežne používajú spektroskopické techniky, ako je hmotnostná spektrometria s indukčne viazanou plazmou (ICP-MS) a optická emisná spektrometria (OES). Tieto metódy dokážu odhaliť aj malé odchýlky v zložení prvkov, ktoré môžu mať významný vplyv na vlastnosti drôtu. Metódy mokrej chémie, ako je titrácia a gravimetria, sa tiež používajú na špecifickú analýzu prvkov, najmä na hlavné prvky.
XRF je nedeštruktívna metóda, ktorá dokáže rýchlo a presne analyzovať elementárne zloženie titánového drôtu. Funguje tak, že sa drôt bombarduje röntgenovými lúčmi a meria sa charakteristické röntgenové žiarenie emitované prvkami prítomnými vo vzorke. XRF je užitočný nástroj na kontrolu na mieste alebo in-line, pretože vyžaduje minimálnu prípravu vzorky a poskytuje rýchle výsledky.
Mechanické testovanie
Mechanické testovanie sa vykonáva na vyhodnotenie mechanických vlastností titánového drôtu, ako je pevnosť v ťahu, medza klzu, predĺženie a tvrdosť. Tieto vlastnosti sú kľúčové pre zabezpečenie výkonu drôtu pri rôznych podmienkach zaťaženia v aplikáciách v letectve. Existuje niekoľko typov mechanických testov bežne používaných pre titánový drôt, vrátane testovania ťahom, testovania tvrdosti a testovania únavy.
Ťahová skúška je najpoužívanejšou mechanickou skúškou titánového drôtu. Zahŕňa aplikáciu postupne sa zvyšujúceho ťahového zaťaženia na vzorku drôtu, kým sa nezlomí. Test meria maximálne zaťaženie, ktoré drôt vydrží pred pretrhnutím, ako aj jeho predĺženie a zmenšenie plochy. Pevnosť v ťahu a medza klzu sa vypočítajú na základe výsledkov skúšok, ktoré poskytujú dôležité informácie o pevnosti a ťažnosti drôtu.
Skúška tvrdosti sa používa na meranie odolnosti drôtu proti vtlačeniu alebo prieniku. Poskytuje indikáciu pevnosti drôtu a odolnosti proti opotrebovaniu. Existuje niekoľko dostupných metód testovania tvrdosti, vrátane testov tvrdosti podľa Rockwella, Brinella a Vickersa. Výber metódy závisí od veľkosti drôtu, tvaru a vlastností materiálu.
Testovanie únavy sa používa na vyhodnotenie odolnosti drôtu voči cyklickému zaťaženiu. Zahŕňa to vystavenie drôtu opakovaným cyklom nakladania a vykladania, kým nezlyhá. Testovanie únavy je obzvlášť dôležité pre letecké aplikácie, kde sú komponenty často vystavené dynamickému zaťaženiu počas dlhého časového obdobia. Výsledky testu možno použiť na určenie únavovej životnosti drôtu a na predpovedanie jeho výkonu v reálnych podmienkach.
Nedeštruktívne testovanie (NDT)
Metódy nedeštruktívneho testovania (NDT) sa používajú na zistenie vnútorných defektov titánového drôtu bez toho, aby došlo k poškodeniu drôtu. Tieto metódy sú obzvlášť užitočné na detekciu defektov, ako sú praskliny, pórovitosť a inklúzie, ktoré nemusia byť na povrchu viditeľné. Pre titánový drôt je k dispozícii niekoľko metód NDT, vrátane ultrazvukového testovania (UT), testovania vírivými prúdmi (ECT) a testovania magnetických častíc (MPT).
Ultrazvukové testovanie využíva vysokofrekvenčné zvukové vlny na detekciu vnútorných defektov v drôte. Zvukové vlny sa prenášajú do drôtu a zisťujú sa a analyzujú akékoľvek odrazy alebo ozveny od vnútorných defektov. UT je vysoko citlivá metóda, ktorá dokáže odhaliť malé defekty hlboko vo vnútri drôtu.
Testovanie vírivými prúdmi využíva elektromagnetickú indukciu na detekciu povrchových a blízkopovrchových defektov v drôte. Cez cievku prechádza striedavý prúd, ktorý vytvára elektromagnetické pole. Keď sa cievka priblíži k drôtu, zistia a analyzujú sa akékoľvek zmeny v elektromagnetickom poli spôsobené defektmi na drôte. ECT je rýchla a spoľahlivá metóda, ktorá dokáže odhaliť širokú škálu defektov, vrátane trhlín, pórovitosti a inklúzií.
Testovanie magnetickými časticami sa používa na detekciu povrchových a blízkych defektov vo feromagnetických materiáloch, ako sú zliatiny titánu. Drôt je magnetizovaný a magnetické častice sú aplikované na povrch. Akékoľvek chyby v drôte spôsobia deformáciu magnetického poľa, pritiahnutie magnetických častíc a zviditeľnenie defektov. MPT je jednoduchá a účinná metóda, ktorá dokáže odhaliť povrchové trhliny a iné defekty.
Záver
Na záver, metódy kontroly titánového drôtu v leteckom a kozmickom priemysle sú nevyhnutné na zabezpečenie kvality a spoľahlivosti produktov. Vizuálna kontrola, kontrola rozmerov, chemická analýza, mechanické testovanie a nedeštruktívne testovanie sú dôležité kroky v procese kontroly kvality. Použitím týchto metód dokážeme odhaliť a odstrániť akékoľvek chyby alebo nezhody v drôte a zabezpečiť, aby spĺňal prísne požiadavky leteckého priemyslu.

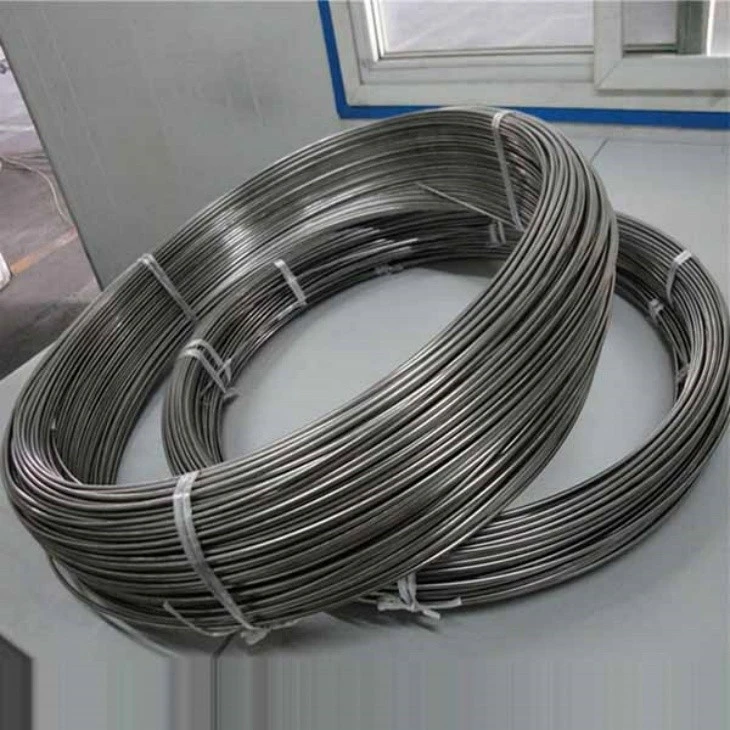

Ako popredný dodávateľTitánový drôt pre letectvo a kozmonautiku, sme odhodlaní poskytovať našim zákazníkom vysokokvalitné produkty, ktoré spĺňajú alebo prekračujú ich očakávania. Na zabezpečenie integrity nášho titánového drôtu používame najmodernejšie kontrolné zariadenia a techniky. Naše produkty, ako naprPlniaci drôt z titánovej zliatiny triedy 1 (ERTi-1),GR12 titánový drôt, aGr23 titánový drôt, sú prísne testované, aby sa zaistilo, že sú vhodné pre náročné letecké aplikácie.
Ak sa pohybujete v leteckom priemysle a hľadáte spoľahlivého dodávateľa vysokokvalitného titánového drôtu, pozývame vás, aby ste nás kontaktovali kvôli obstarávaniu a ďalším diskusiám. Tešíme sa, že budeme slúžiť vašim potrebám a prispejeme k úspechu vašich leteckých projektov.
Referencie
- ASTM International. (2023). Normy ASTM pre titán a zliatiny titánu.
- ASME kód kotla a tlakovej nádoby. (2023). Časť II: Materiály.
- MIL-STD-1520. (2023). Požiadavky na nedeštruktívne testovanie na kontrolu leteckého hardvéru.
